Трансформаторы тока для приборной промышленности ТТ48-400А-хх (1:2000)

1. Назначение трансформаторов
   Трансформаторы тока для приборной промышленности ТТ48-400А-хх (1:2000) предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику. Трансформаторы тока для приборной промышленности ТТ48-400А-хх (1:2000) разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления с последующей калибровкой в составе изделия.


2. Скачать полное описание трансформатора


3. Условное обозначение трансформатора
   Для заказа: трансформатор ТТ48-400А-хх (1:2000)
   Для КД: трансформатор ТТ48-400А-хх (1:2000) ЮНШИ.671221.004 ТТ.


4. Основные технические характеристики


   Обобщенные характеристики	значение	ед. изм.	примечание
   Номинальный длительный ток применения (Iном):	400	А
   Неравномерность амплитудной характеристики	±0,33	%	0,05...2 Iном
   Номинальное сопротивление нагрузки:	5	Ом
   Коэфф. трансформации:	1:2000
   Угловая погрешность при 0,05 Iном, не более:	0,12	град.
   Угловая погрешность при Iном, не более:	0,42	град.
   Статическая погрешность коэфф.передачи:	±0,25	%
   Собственная индуктивность, не менее:	2,32	Гн
   Сопр. обмотки постоянному току:	33±20%	Ом
   Максимальная ЭДС, не менее:	24,15	В
   Максимальный длительный ток применения:	631	А	Токр.ср.< 40 градС
   Ток насыщения при Rн=5ом, не менее	1265	А
   Доп. время работы в режиме насыщения, не более	10	сек	Токр.ср.< 40 градС
   Диапазон рабочих температур:	-40...+85	град

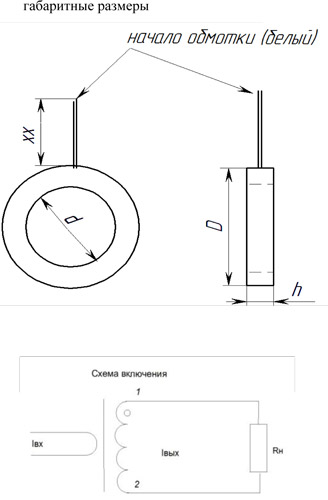

   Максимальные габаритные размеры (D*d*H)	53х35х15	мм

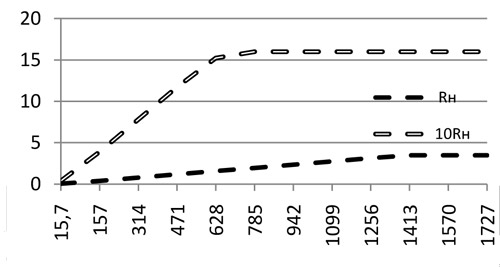

   Передаточная характеристика трансформатора (зависимость напряжения на нагрузке от входного тока и сопротивления нагрузки)

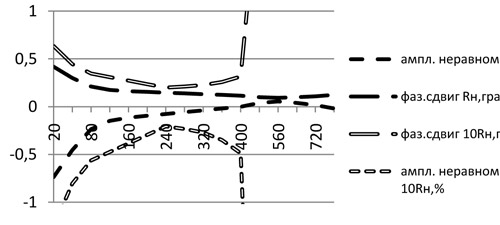

   Точностные характеристики трансформатора (зависимость погрешностей от входного тока и сопротивления нагрузки)




5. Трансформаторы, по отдельному заказу, могут выпускаться с коэфф. трансформации, отличным от 1:2000, в этом случае, коэфф. трансформации указывается в скобках после длины выводов в мм. Например: ТТ48-400А-120 (1:6000), что означает: Трансформатор типоразмер ТТ48, ном. ток 400А, длина выводов 120мм, коэфф. трансф. 1:6000.
