Суммирующие трансформаторы тока


Суммирующие трансформаторы тока ТТС85-хх и ТС302С-хх предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных токов. Трансформаторы могут применяться в приложениях, требующих суммирование токов по нескольким линиям (от 2 до 9) с выдачей результата на корректоры реактивной мощности, устройства осуществляющее мониторинг, защиту, технический учет и т. д. Входной ток может подаваться на суммирующие трансформаторы как напрямую (для слаботочных цепей до 5А или 1А), так и через трансформаторы тока (200/5(1); 630/5(1) и т. д.).

Отличаясь хорошей точностью, надежностью и ценой, ТТС с выходом 5(1) А, разработанные и выпускаемые компанией «АИСТ», эффективно заменяют все известные импортные ТТС, в частности KSU/SUSK (DEIF), TRS (SACI), STS/IPS (Janitza), TSR (Circutor) и т. д. в системах коррекции мощности и могут применяться с любыми конденсаторными установками.

Трансформаторы ТТС85-хх (фото 1) выпускаются с креплением на шасси и клеммниками под винт, трансформаторы ТС302С-хх (фото 2) - с креплением на DIN рейку и разъемными клеммниками (ответная часть входит в к-т).

Пример установки трансформатора ТТС85 приведен на фото 3

Суммирующие трансформаторы выпускаются в соответствии с  техническими условиями 27.11.42-001-11976952-2017 ТУ

сводные характеристики трансформаторов ТТС85 и ТС302С :

суммирующий трансформатор ТТС85-2

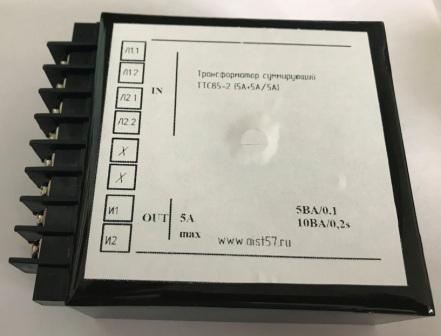

Фото 1. — суммирующий трансформатор ТТС85-2

суммирующий трансформатор ТС302С-2

Фото 2. — суммирующий трансформатор ТС302С-2

суммирующий трансформатор ТТС85-9

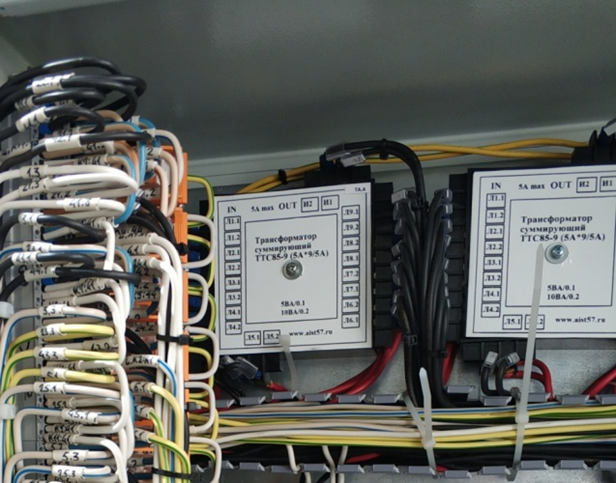

Фото 3. — пример установки трансформатора ТТС85-x на реальном объекте

Наименование / параметр

ТТС85-х(1а)

ТТС85-х(5а)

ТС302С-х(1а)

ТС302С-х(5а)

Кол-во вх. обмоток "х" 2...9 2...9 2...9 2...9
ном. ток по вх. обмоткам, А 1 5 1 5
ном вых. ток, А 1 5 1 5
макс. мощность в кл. 0.1 , Вт 1 15 - 2,5
макс. мощность в кл. 0.2 , Вт 6 20 0,15 4
макс. мощность в кл. 0.5 , Вт 9 - 0,5 -
макс. мощность в кл. 1.0 , Вт - - 1 -
доп. ток перегрузки по вх. обм., А 2 8 10 10
рабочее напряжение ,В 660 660 660 660
напр. изол. между обмотками, кВ 2 2 2 2
диапазон раб. температур, град.С -40...+85 -40...+85 -40...+85 -40...+85
исполнение УХЛ3 УХЛ3 УХЛ3 УХЛ3
габаритные размеры без учета клеммников,мм 100*100*40 100*100*40 60*60*50 60*60*50

Для всех суммирующих трансформаторов тока выполняются общие требования:

  • Длительный входной ток по любой обмотке не должен превышать указанных в табл. значений;
  • наибольшая точность достигается при минимальном отборе мощности;
  • неиспользуемые входные обмотки должны быть разомкнуты;
  • При подключении трансформатора следует соблюдать фазировку вх. обмоток, т.к. при подключении обмоток в противофазе вх. токи будут вычитаться;
  • Средний срок изготовления трансформаторов в количествах до 100 шт. составляет от 2-х до 3-х недель;
  • Расположение и тип контактных колодок может быть изменено;
  • Расчет и согласование характеристик трансформаторов, отличных от представленных осуществляется бесплатно на этапе формирования заказа.
  • возможно изготовление трансформаторов для использования с разными внешними трансформаторами тока (например 200/5 и 1200/5);
  • Передаточная характеристика суммирующих трансформаторов тока линейна

Для работы с ТТ с разными коэффициентами трансформации изготавливаются несимметричные ТТС, имеющие разные по весу обмотки. Кроме того, возможно изготовления ТТС85 с 2-мя выходными независимыми обмотками для гальванической развязки цепей контроля и управления, например см. рис. 1

Типовая схема применения суммирующих трансформаторов для корректора мощности приведена на рис. 2

Габаритный чертеж суммирующего трансформатора ТС302С-х приведен на рис. 3

Габаритный чертеж суммирующего трансформатора ТТС85-х приведен на рис. 4

Если возникают затруднения при определении параметров трансформатора, или указанные характеристики не устраивают — рекомендуем обратиться к нам с запросом по электронной почте info@aist57.ru. В запросе обязательно укажите параметры которые для Вас важны. Можете просто объяснить задачу, которая перед Вами стоит. В этом случае мы обеспечим Вас бесплатной консультацией с расчетом характеристик трансформатора, моделированием передаточной и точностной характеристик трансформатора применительно к Вашим условиям эксплуатации.

Файлы для скачивания:

Шильдик на трансформатор ТТС85-3

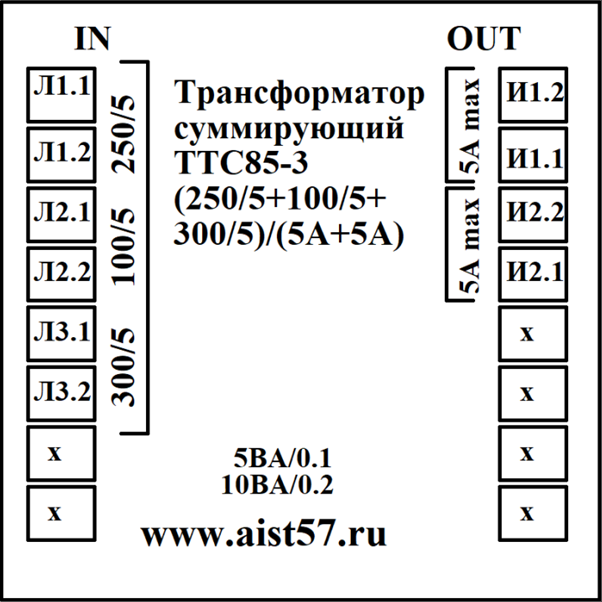

Рис 1. — Шильдик на трансформатор ТТС85-3, суммирующий пропорционально ток с выходов трансформаторов 250/5;100/5;300/5 с выдачей результата 650/5 на два независимых выхода.

Типовая схема применения суммирующего трансформатора для корректора мощности

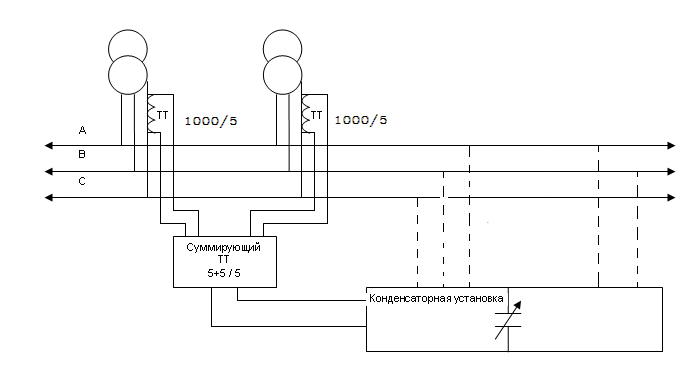

Рис 2. — Типовая схема применения суммирующего трансформатора для корректора мощности

Габаритный чертеж суммирующего трансформатора ТС302С-х

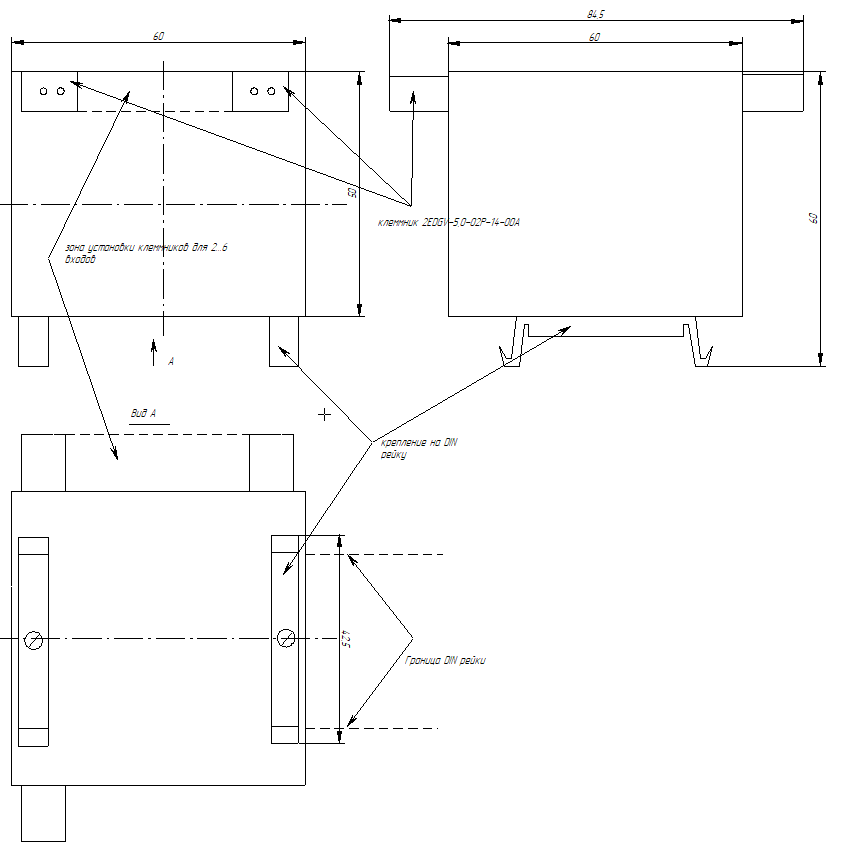

Рис 3. — Габаритный чертеж суммирующего трансформатора ТС302С-х

Габаритный чертеж суммирующего трансформатора ТТС85-х

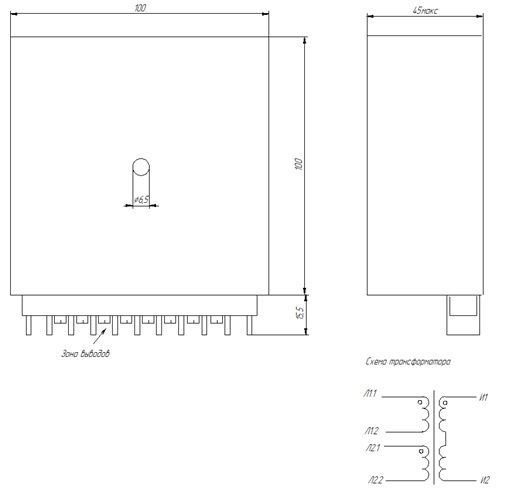

Рис 4. — Габаритный чертеж суммирующего трансформатора ТТС85-х
